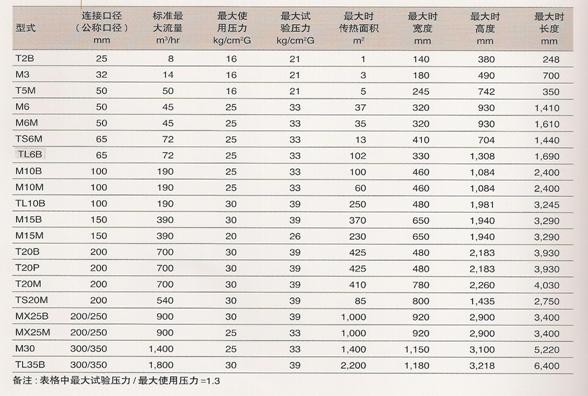

可拆式板式換熱器結構

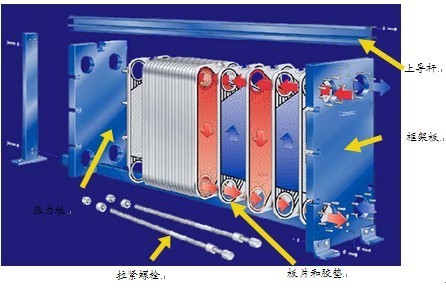

可拆式板式換熱器由板片組及框架組成，具體結構見上圖

板片組： 由一定數量的壓制金屬波紋板片組合形成熱交換表面，由膠墊進行密封并分配流體到指定流道

框架：支撐、固定板片組，并提供接口與系統連接。

可拆式板式換熱器工作原理及性能

板上有四個角孔，供傳熱的兩種流體通過。板片安裝在一個側面有固定板和活動板的框架內，并用夾緊螺栓夾緊。板片上裝有密封墊片，將流體通道密封，并且引導流體交替地流至各自的通道內，形成熱交換。流體的流量、物理特性、壓力降和溫度差決定了板片的數量和尺寸。波紋板不僅提高了湍流程度，并且形成了許多支撐點，足以承受介質間的壓力差。

金屬板和活動壓緊板懸掛在上導桿上，并由下導桿定位，而桿端則固定在支撐柱上，但如果其中一種流體或兩種流體在換熱器內不止一次通過，則接口應開在固定板和活動壓緊板上。

板片材質及適用流體

膠墊材質及適用流體

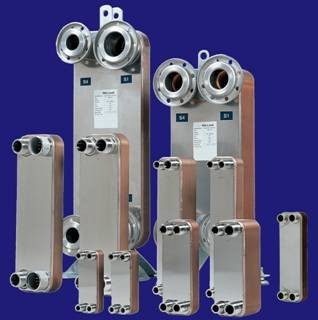

釬焊式換熱器

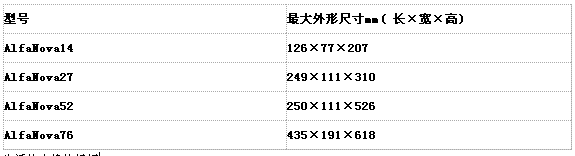

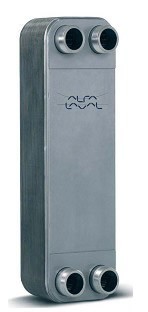

熔焊式換熱器（AlfaNova）

眾所周知，釬焊式換熱器無法耐高溫高壓，同時也因?yàn)楹噶系木壒薀o(wú)法應用在衛生行業。如此多的局限卻被一種換熱器打破了，那就是AlfaNova — 阿法拉伐最新發明，擁有最先進焊接技術-熔焊技術的熔焊式換熱器。

AlfaNova 由很多不銹鋼波紋板，固定板，壓緊板和接口所組成，這些部件全部由316不銹鋼制成。所有組件均采用Alfafusion 這一阿法拉伐公司的專利技術焊接而成，這種新型的板式換熱器的機械強度極高。它還具備衛生，防腐蝕性以及可安全回收利用的特點。

無與倫比的可靠性

阿法拉伐多年來的研究和測試驗證了AlfaNova 的高機械強度和無與倫比的可靠性，使用了Alfafusion 技術的板式換熱器與常規釬焊式換熱器相比，具有更高的抗機械疲勞和熱疲勞的能力。其100%的不銹鋼結構讓AlfaNova 可以抵抗高達550 ℃的高溫。

抗腐蝕性

AlfaNova的真正不銹鋼結構同時確保了很強的抗腐蝕性。因此，它的出現是一個突破性的進展，讓制冷系統的構建者可以使用氨等天然制冷劑，對于腐蝕性水質地區的集中供熱站或其他腐蝕性液體的應用場合，這種換熱器也是一個完美的選擇。

最高的純凈度

在許多國家的法規中對純凈度的要求已經越來越嚴格了，相關的應用涉及結晶水冷卻系統，自來水加熱系統以及一長串其他的衛生領域。對于這些應用，100%由不銹鋼制成的AlfaNova，以其清潔、衛生的傳熱通道和很高的機械強度代表著未來的換熱器，讓其它類型的換熱器面臨著挑戰。

主要應用行業

氨制冷器：完全密封的 AlfaNova因其高強度的抗腐蝕性和抗疲勞能力是用于氨制冷器的理想換熱器。主要應用：氨壓縮機油冷卻、氨經濟器、氨冷卻器、氨蒸發器等

吸收式冷卻器：用于諸如溴化鋰溶液等腐蝕性液體，主要用作高溫再生器。

潔凈水冷卻器：使用于對純凈度有特定要求的潔凈水冷卻器

集中供熱站：AlfaNova 可以承受釬焊式換熱器和可拆式換熱器所無法承受的高溫高壓，因?yàn)槠錁O高的抗腐蝕能力，也可應用在腐蝕性水質的地區

自來水加熱：AlfaNova 因全不銹鋼制成，因此可以完全滿足日益苛刻的生活熱水衛生要求

其他應用： 使用于其他高溫高壓應用。

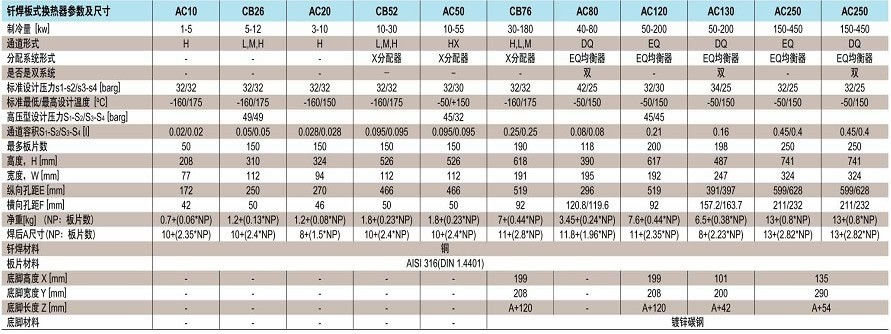

阿法拉伐釬焊式換熱器系列及相關參數

阿法拉伐MAXI-S生活熱水機組
生活熱水系統要求水溫穩定，而板式換熱器因?yàn)樗�容積很小，換熱效率又高，經常出現溫度波動的問題，所以生活熱水系統通常都采用容積式換熱器，即殼管式換熱器，板式換熱器幾乎很少涉及此領域。但因容積式換熱器換熱效率低下而導致其體積龐大，其結構特點也經常出現換熱盤管穿孔或殼體損壞的問題，其修復通常又很困難或者說很不經濟的。阿法拉伐MAXI-S 系列生活熱水系統的出現徹底改變了這一現狀。

阿法拉伐MAXI-S 生活熱水系統的特點

1、阿法拉伐生活熱水系統又稱半即熱式換熱機組，即在板式生活熱水系統中增加一不銹鋼儲水罐，起到緩沖的作用。板式換熱器的換熱效率通常是容積式的3-5倍，所以此水罐的容積只為容積式換熱器容積的1/3-1/5 .

2、此系統中通常有兩套水泵，一套為系統外循環即熱水系統循環使用，此水泵將熱水送到各個客房，另一水泵是罐體與板換之間進行罐體內部水循環。

外循環水泵通常是24小時開啟，但當用水量很小時，系統溫度損失會很小，此時機組熱源側溫控閥關閉，外循環水只在罐體及供水系統之間循環，不經過板換。如此則大量減少了能源浪費，同時也保護了設備。當罐體溫度低于設定溫度時，罐體與換熱器之間的水泵啟動，熱源側溫控閥開啟進行熱水加熱，此時所有生活熱水均經過換熱器進行加熱，包括罐體內的水，加熱后的熱水直接通過罐體上側的管路送入供水管路，送至各個客房。罐體上部有一冷熱水分離裝置，可以保證加熱后的熱水不會與罐體內冷水混合。當溫度達到設定溫度時，溫控閥關閉，板換與緩沖罐之間水泵停止。

3、如此設計可以節省大量能源并最大延長設備使用壽命。同時在很多原來使用容積式換熱器的系統中，因容積式換熱器壓力損失很小，板換的壓力損失通常比容積式換熱器大一些，如果直接換上板換往往會出現水力失衡，生活熱水無法正常循環，或者循環很慢，而阿法拉伐換熱機組的的設計則完全克服了這一問題。

4. 此系統中罐體上部有超溫保護傳感器，當溫度一旦超過設定溫度，則傳感器直接發信號給溫控閥關閉系統，并發信號給控制中心報警，確保不會出現水溫過高的問題。

5. 目前有很多廠家在推廣即熱式換熱機組即直接用板換加熱，無緩沖罐，這無疑增加了客戶使用風險。生活熱水系統能否保證出水溫度穩定有很多因素決定，除了機組本身設計因素，熱源是否穩定，用水高峰是否過分集中，甚至是操作人員能否正確操作都會影響出水溫度，所以只有配了緩沖罐才能確保系統萬無一失，不會出現燙傷客戶的現象。

阿法拉伐機組的設計

我公司有阿法拉伐公司專業的設計軟件，可以根據客戶的實際情況進行機組設計。如果客戶不知系統的確切參數，例如換熱量等參數，也可以提供使用生活熱水的客房數，或者水龍頭數，甚至供水管徑我公司亦可進行精確的設計

阿法拉伐機組的配置
阿法拉伐機組通常根據客戶的需求進行設計，我公司機組的標準配置如下：

板式換熱器： 阿法拉伐             水  泵： 格蘭富或威樂

溫  控  閥： 西門子或斯派莎克     控制器：西門子

蒸  汽  閥： 斯派莎克             水  閥： 歐文托普或其他品牌
